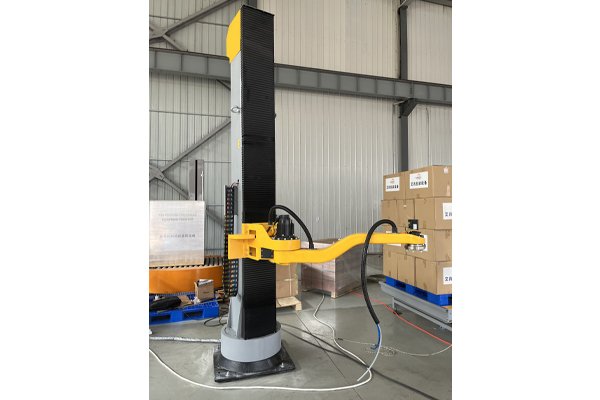

在之前的文章中，艾訊介紹過單立柱碼垛機如何設定坐標，但熟悉碼垛機的用戶都知道，碼垛機要想抓取一個物料放到指定位置，只設定一個坐標是不夠的，需要完整的設定完一個坐標系，這就是今天艾訊要和您分享的內容，單立柱碼垛機坐標系的設定，這個工作可以用碼垛機廠商在出廠時設定好，也可以由廠商教會用戶如何設定，今后需要增加垛型或者更換產品時，都更加方便。
在選定好工作區(qū)域對象與機械手臂的相對位置后，可進行三點坐標系的設定，操作方式說明如下：
1 先選定要做為坐標系計算依據的原點 P0 及 P1, P2。
2 先將機器人調整到一個適當的姿態(tài)，可以對準到 P0, P1, P2。
3 P1, P2 所在的軸向，點選上方的軸向選擇來切換所在的軸。
4 XYZABC 來讓工具尖端對準 P0，再按下「取 P0」，以便將「目前世界坐標」帶入到 P0 坐標中。
5 如果只打算使用偏移坐標系的位置，不打算改變坐標系的旋轉，只要校正 P0 即可。
6 XYZABC 來讓工具尖端對準 P1，再按下「取 P1」，以便將「目前世界坐標」帶入到 P1 坐標中。
7 XYZABC 來讓工具尖端對準 P2，再按下「取 P2」，以便將「目前世界坐標」帶入到 P2 坐標中。
8 系統(tǒng)會自動計算出坐標系的姿態(tài)。
溫馨提示：以上介紹的設定坐標的點位，都是基于艾訊碼垛機示教器里面的排列方式而撰寫的，因此，如果用戶要調整坐標，要結合艾訊碼垛機示教器以及說明書，其他品牌的碼垛機并不完全適用。
